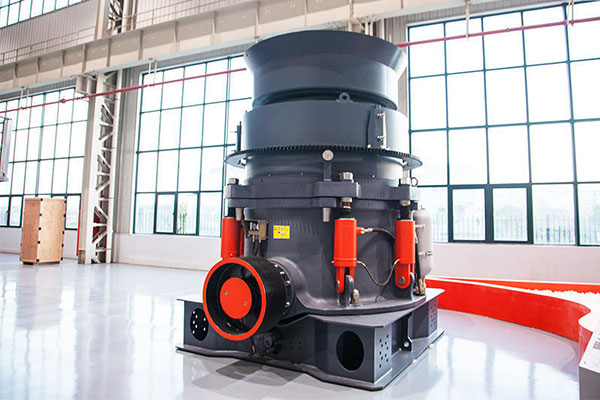

圓錐破石機結構特點
圓錐破石機的碎礦作用與旋回破石機基本相同。也是用可動圓錐與不動錐體之間的工作面來進行碎礦的。動錐體支承在球面軸承上,并固定在一個懸掛豎軸上,豎軸置于偏心套筒內,而偏心套筒又置于止推軸承上,動錐體與豎軸一同由偏心軸套帶動,偏心軸套借水平軸及皮帶輪并經傘齒輪來傳動。皮帶輪則由電動機經三角皮帶傳動。豎軸的下部裝入偏心套筒中,當偏心套筒旋轉時,以軸劃出一個圓錐面。因此動錐體靠近不動錐時礦石即被壓碎。機殼由上下兩部分組成,用螺栓連接。在螺栓上套有強力彈簧,彈簧的作用是當金屬或其他堅硬物件落入破碎腔時,不致?lián)p壞破石機。如果有金屬塊或其他堅硬物件與礦石一起進入破碎腔,則不動錐被舉起,排礦口增大可將其排出。圓錐破石機是利用油壓裝置來調節排礦口大小的。
礦石由給礦口通過分配盤落入機中,分配盤裝在豎軸上端,由于豎軸的旋轉,而獲得振動,把礦石均勻地分配在錐體四周。借助于附有手柄的鉸桿及鉸鏈,使不動錐上升或下降,以調節排礦口的寬度。各部件均用鑄鋼制造,動錐與不動錐的工作面鑲以錳鋼襯板,以保護圓錐不受磨損,襯板磨損后可以更換,更換時,襯板與錐面間灌入熔化的鉛使它們之間緊密粘合。短頭圓錐破石機,或叫 “圓磨 ”。它與中碎圓錐破石機的構造基本相同,其區別僅在于動錐與不動錐的形狀不同。短頭圓錐破石機的動錐與不動錐都比較短,而且兩錐之間的平行帶比較長,給礦口與排礦口比較小,所以可以得到較細的產品( 5—10毫米)。
